Açık Tip Şalterler: Endüstriyel Güvenliği Artıran Hayati Ekipman
Açık Tip Şalter Nedir? Kullanım Alanları ve Seçim Rehberi
İçindekiler
- Açık Tip Şalter Nedir?
- Açık Tip Şalterlerin Genel Özellikleri
- Açık Tip Şalter ile Kompakt Şalter Arasındaki Farklar
- Açık Tip Şalterin Avantajları
- Açık Tip Şalter Seçiminde Dikkat Edilmesi Gerekenler
- Sık Kullanılan Açık Tip Şalter Markaları ve Modelleri
- Açık Tip Şalter Kullanım Alanları
- Açık Tip Şalter Montaj ve Bakımı
- Sıkça Sorulan Sorular
- Sonuç

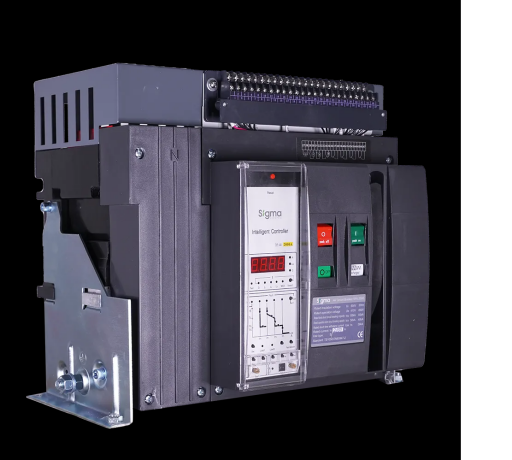

Açık Tip Şalter Nedir?
Açık tip şalter, genellikle 630A ve üzerindeki yüksek akımların kontrolü ve korunmasında kullanılan bir devre kesici türüdür. Bu şalterler özellikle endüstriyel tesislerde, büyük santrallerde ve pano sistemlerinde tercih edilir.
Açık Tip Şalterlerin Genel Özellikleri
- Akım Kapasitesi: Genellikle 630A - 6300A arasında.
- Kutup Sayısı: 3 kutuplu ve 4 kutuplu versiyonları vardır.
- Kısa Devre Kesme Kapasitesi: 50kA, 65kA, 100kA ve üzeri olabilir.
- Kullanım Ömrü: Mekanik ve elektriksel dayanımı çok yüksektir.
- Trip Unit: Ayarlanabilir termik ve manyetik koruma.
Açık Tip Şalter ile Kompakt Şalter Arasındaki Farklar
| Özellik | Açık Tip Şalter | Kompakt Şalter |
|---|---|---|
| Akım Kapasitesi | 630A – 6300A | 16A – 1600A |
| Kullanım Alanı | Endüstriyel tesisler | Konutsal & Ticari binalar |
| Ayarlanabilirlik | Geniş aralıkta ayarlanabilir | Sınırlı ayar imkanı |
| Maliyet | Daha yüksek | Daha düşük |
Açık Tip Şalterin Avantajları
- Yüksek kısa devre kesme kapasitesi
- Uzun ömürlü kullanım
- Uzaktan kontrol edilebilir motorlu versiyonlar
- Koruma fonksiyonlarının detaylı ayarlanabilmesi
- Termik, manyetik ve elektronik koruma seçenekleri
Açık Tip Şalter Seçiminde Dikkat Edilmesi Gerekenler
Doğru açık tip şalter seçimi için aşağıdaki kriterlere dikkat edilmelidir:
- Nominal akım (In)
- Kısa devre kesme kapasitesi (Icu/Ics)
- Trip ünitesi tipi ve ayar aralığı
- Montaj tipi (sabitleme rayı, pano içi vb.)
- İstenilen kutup sayısı (3P/4P)
- Motorlu çalışma ihtiyacı
Sık Kullanılan Açık Tip Şalter Markaları ve Modelleri
| Marka | Model | Akım (A) | Kısa Devre Kapasitesi (kA) |
|---|---|---|---|

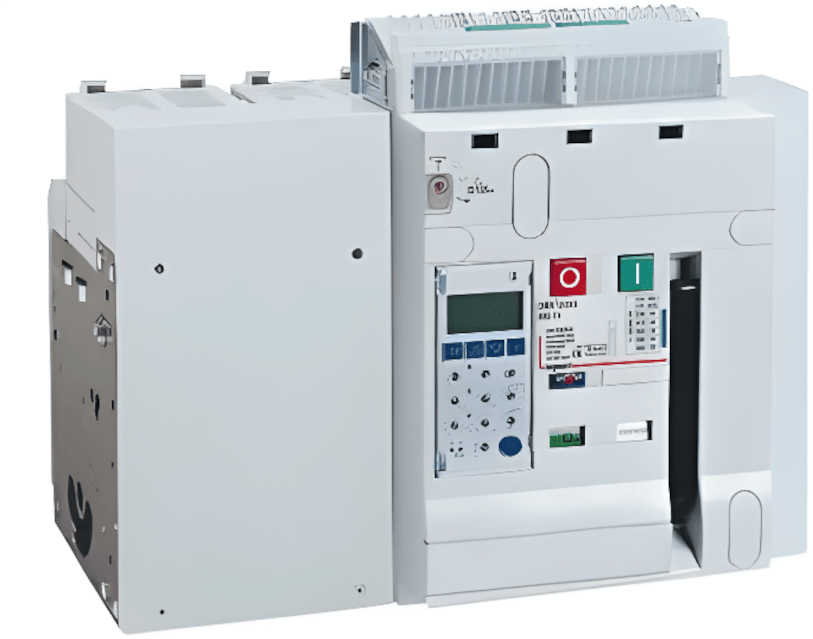

| Legrand | DMX³-H 2500 | 2000A | 65kA |
| Schneider | Masterpact MTZ | 1600A - 6300A | 100kA |
| ABB | Emax 2 | 800A - 6300A | 100kA |
| Siemens | Sentron 3WL | 630A - 6300A | 100kA |
Açık Tip Şalter Kullanım Alanları
- Enerji üretim tesisleri
- Endüstriyel fabrikalar
- Alçak gerilim dağıtım panoları
- Jeneratör çıkışları
- Data center’lar
- Büyük ticari binalar
Açık Tip Şalter Montaj ve Bakımı
Montaj esnasında doğru sıkma torku, uygun kablolama ve yeterli havalandırma sağlanmalıdır. Periyodik bakımda ise şunlara dikkat edilmelidir:
- Kontakların kontrolü ve temizliği
- Trip ünitesi fonksiyon testleri
- Gövde ve bağlantı noktalarının sıkılığı
- Isınma, ark izi ve deformasyon kontrolü
Sıkça Sorulan Sorular
Açık tip şalterler suya dayanıklı mıdır?Genellikle iç mekan montajı için tasarlandıkları için IP koruma sınıfları düşüktür. Dış ortamda kullanılacaksa muhafaza gerekir.
Kompakt şalter yerine açık tip şalter kullanabilir miyim?Eğer akım değeri yüksekse ve sürekli devre izleme/kontrol gerekiyorsa evet, açık tip şalter daha uygun olur.
Trip unit nedir?Trip unit, aşırı akım ve kısa devre durumlarında şalterin devreyi açmasını sağlayan kontrol ünitesidir.
Sonuç
Açık tip şalterler, yüksek güçlü sistemlerin vazgeçilmez koruma ekipmanlarındandır. Doğru ürün seçimi ile hem güvenliği artırabilir hem de uzun vadede sistem verimliliğini koruyabilirsiniz. Legrand, Schneider, ABB gibi öncü markalar bu alanda gelişmiş çözümler sunmaktadır. Seçim yaparken teknik verileri, kullanım senaryosunu ve maliyet-etkinliğini birlikte değerlendirmelisiniz.
